En bref : Pour créer un tableau dans AutoCAD, taper TABLE dans la ligne de commande et appuyer sur Entrée. Dans la boîte de dialogue, définir le nombre de colonnes et de lignes, puis cliquer OK. Cliquer dans la zone de dessin pour placer le tableau. Double-cliquer dans une cellule pour saisir du texte. Appuyer sur Tab pour passer à la cellule suivante. Pour modifier le tableau ensuite : cliquer une fois pour le sélectionner (les poignées apparaissent), double-cliquer dans une cellule pour l’éditer. Ne jamais créer un tableau avec des lignes manuelles : la commande TABLE est plus rapide, modifiable et exportable.
Créer un tableau manuellement sur AutoCAD avec des lignes peut sembler logique au départ. Cependant, cette méthode prend du temps, et le résultat devient vite difficile à modifier. Heureusement, AutoCAD dispose d’une commande TABLE native. Elle permet de créer des tableaux structurés, éditables et stylisables que vous pouvez lier à Excel. Cette commande fait partie des bases essentielles pour apprendre AutoCAD, dès la création de vos premiers plans techniques. Voici un guide pour créer et mettre en page un tableau dans AutoCAD.
Comment créer un tableau avec la commande TABLE ?
La commande TABLE permet d’insérer un tableau dans votre dessin AutoCAD. C’est une fonction très utile pour créer une nomenclature, une liste de matériaux, un tableau de surfaces ou un relevé de quantités.
Lancer la commande TABLE
Vous pouvez lancer la commande de 3 façons :
- Tapez TABLE dans la ligne de commande, puis appuyez sur Entrée ;
- Allez dans le ruban, onglet Annoter, groupe Tableaux, puis cliquez sur Tableau ;

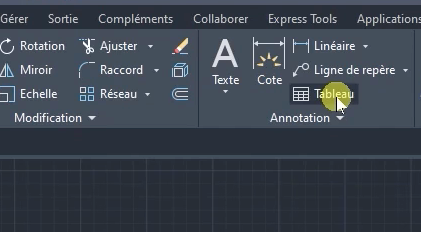

- Allez dans le ruban, onglet Début, groupe Annotation, puis cliquez sur Tableau.
Configurer le tableau dans la boîte de dialogue
AutoCAD ouvre ensuite une boîte de dialogue dédiée à l’insertion de la table. Elle permet de régler la structure du tableau avant de le placer dans le plan.
Commencez par choisir le style de tableau. Pour un premier essai, vous pouvez conserver le style Standard. Vous pourrez toujours le modifier plus tard.
Définissez ensuite la méthode d’insertion. Vous pouvez choisir un point d’insertion, généralement le coin supérieur gauche du tableau, ou spécifier une fenêtre en dessinant directement l’emprise du tableau dans la zone de dessin.
Renseignez ensuite :
- Le nombre de colonnes ;
- La largeur des colonnes ;
- Le nombre de rangées de données ;
- La hauteur des rangées, si nécessaire.
Lorsque les paramètres sont prêts, cliquez sur OK.
Bon à savoir : les rangées de données correspondent aux lignes de contenu. Selon le style choisi, AutoCAD peut aussi ajouter des lignes de titre et d’en-tête.
Placer et remplir le tableau
Cliquez dans la zone de dessin pour placer le tableau. AutoCAD insère l’objet à l’endroit choisi et active souvent la première cellule, généralement celle du titre.
Saisissez le titre du tableau, par exemple « Nomenclature portes » ou « Tableau des surfaces ». Appuyez sur Tab pour passer à la cellule suivante. Vous pouvez également utiliser Entrée pour valider une saisie et avancer dans la structure.
Pour quitter le mode édition, appuyez sur Échap ou cliquez ailleurs dans le dessin.
À ce stade, votre tableau est déjà exploitable. Il reste sélectionnable, modifiable et ajustable, contrairement à un tableau dessiné avec des lignes indépendantes.
{{cta-formation}}
Comment modifier un tableau AutoCAD ?
Un tableau AutoCAD se modifie comme un objet annotatif structuré. Vous pouvez ajuster sa taille, changer son contenu, ajouter des rangées, supprimer des colonnes ou fusionner des cellules.
Sélectionner et redimensionner le tableau
Cliquez une fois sur le tableau pour le sélectionner. Des poignées apparaissent sur les coins, les bordures et parfois les séparations internes.
Vous pouvez ensuite :
- Étirer une colonne ;
- Modifier la hauteur d’une rangée ;
- Déplacer le tableau ;
- Adapter son emprise dans le plan.
Utilisez les poignées principales pour redimensionner le tableau de manière plus globale. Sur certaines versions, maintenir Ctrl pendant le déplacement d’une poignée permet d’obtenir un ajustement plus contrôlé.
Conseil : gardez des colonnes suffisamment larges pour éviter les retours à la ligne excessifs. Un tableau trop compact devient vite difficile à lire à l’impression.
Modifier le contenu d’une cellule
Pour modifier une cellule, double-cliquez dedans. AutoCAD active le texte et affiche un onglet contextuel Tableau dans le ruban.
Depuis cet onglet, vous pouvez modifier :
- La police ;
- La hauteur du texte ;
- La justification ;
- Le style du texte ;
- La couleur ;
- Les bordures ;
- Les champs, selon la version utilisée.
Vous pouvez également sélectionner plusieurs cellules pour appliquer une mise en forme commune.
Ajouter ou supprimer des lignes et des colonnes
Cliquez dans une cellule proche de l’endroit où vous souhaitez insérer la nouvelle rangée. Dans l’onglet contextuel Tableau, choisissez l’option d’insertion adaptée :
- Ligne au-dessus ou en dessous ;
- Colonne à gauche ou à droite.
Vous pouvez également utiliser le clic droit après avoir sélectionné une cellule, une ligne ou une colonne. AutoCAD propose alors les options de suppression ou d’insertion disponibles.
Fusionner des cellules
Sélectionnez plusieurs cellules adjacentes, puis cliquez sur Fusionner des cellules dans l’onglet Tableau. AutoCAD propose généralement plusieurs options :
- Fusionner tout ;
- Fusionner par ligne ;
- Fusionner par colonne.
La fusion de cellules s’avère utile pour placer un titre qui s’étend sur plusieurs colonnes.
{{cta-formation-1}}
Comment créer et appliquer un style de tableau dans AutoCAD ?
Les styles permettent de standardiser l’apparence de vos tableaux. Au lieu de modifier chaque cellule manuellement, vous définissez des règles globales pour les titres, les en-têtes et les données.
Créer un nouveau style de tableau
Pour gérer les styles, tapez STYLETABLEAU (ou la commande universelle anglaise _TABLESTYLE) dans la ligne de commande. Vous pouvez également y accéder depuis le ruban, onglet Annoter, puis Tableaux, puis Style de tableau.
Dans le gestionnaire, cliquez sur Nouveau. Donnez un nom clair au style, par exemple « Nomenclature », « Tableau de surfaces » ou « Cartouche projet ».
Vous pouvez ensuite configurer séparément les types de cellules (titre, en-tête, données).
Pour chaque type, réglez :
- La police ;
- La hauteur du texte ;
- L’alignement ;
- Les marges ;
- Les bordures ;
- La couleur de fond.
L’objectif est de créer un tableau lisible, cohérent avec votre plan et adapté à l’impression.
Appliquer le style aux futurs tableaux
Lorsque votre style est prêt, cliquez sur Définir courant. AutoCAD utilisera ce style pour les prochains tableaux insérés dans le dessin.
Cette méthode permet de gagner du temps sur les projets répétitifs. Un style bien réglé évite de refaire la mise en forme à chaque fois. C’est utile si vous créez souvent des nomenclatures, des listes de lots ou des tableaux de surfaces.
Appliquer un style à un tableau existant
Pour appliquer un style à un tableau déjà créé, sélectionnez le tableau, ouvrez la palette Propriétés, puis choisissez le style voulu dans le champ Style de tableau.
Certaines cellules peuvent conserver des remplacements locaux si elles ont été modifiées manuellement. Dans ce cas, réinitialisez leur mise en forme ou harmonisez les cellules depuis l’onglet contextuel Tableau.
À retenir : utilisez le style Standard pour comprendre la commande. Ensuite, vous pourrez créer votre propre style lorsque vous devrez produire des tableaux réguliers ou professionnels.
{{livre-blanc}}
Comment importer un tableau Excel dans AutoCAD ?
Beaucoup de tableaux techniques sont préparés dans Excel : nomenclatures, métrés, listes de pièces, quantitatifs ou tableaux de surfaces. AutoCAD permet de les intégrer dans un dessin de 2 façons : par copier-coller ou par liaison de données.
Copier-coller un tableau Excel dans AutoCAD
La méthode la plus simple consiste à copier le tableau depuis Excel :
- Sélectionnez la plage de cellules dans votre tableur Excel ;
- Appuyez sur Ctrl+C ;
- Retournez dans AutoCAD ;
- Utilisez Collage spécial (Ctrl+Shift+V) ou depuis le menu contextuel ;
- Choisissez une option de collage en tableau AutoCAD.
Vous obtenez un tableau modifiable dans AutoCAD.
Cette méthode rapide suffit pour un tableau ponctuel, par exemple une petite légende ou une liste de matériaux figée. Son principal intérêt est de garder une structure de tableau AutoCAD, plus propre qu’une image ou qu’un simple objet OLE.
En revanche, le tableau reste indépendant du fichier Excel d’origine. Si vous modifiez le fichier Excel, le tableau AutoCAD devra être mis à jour manuellement.
Créer une liaison dynamique avec Excel
La liaison dynamique permet de relier un tableau AutoCAD à un fichier Excel. C’est la meilleure solution lorsque les données changent souvent. Voici comment lier dynamiquement un tableau Excel à AutoCAD :
- Dans AutoCAD, allez dans l’onglet Insertion ;
- Cherchez l’outil Liaison de données ;
- Lancez le gestionnaire, puis cliquez sur Créer un nouveau lien Excel ;
- Donnez un nom au lien ;
- Sélectionnez votre fichier .xlsx ;
- Choisissez la feuille et la plage de cellules à importer ;
- Insérez le tableau avec la commande TABLE ;
- Dans les options d’insertion, choisissez Depuis un lien de données ;
- Sélectionnez le lien Excel créé.
Lorsque vous modifiez le fichier Excel, il vous suffit de mettre à jour le tableau dans AutoCAD pour que les modifications apparaissent. Pour cela, faites un clic droit sur le tableau, puis choisissez l’option de mise à jour des liaisons. Vous pouvez également utiliser la commande liée à la mise à jour des données (MAJLIAISONDONNEES ou DATALINKUPDATE).
Bon à savoir : la liaison de données Excel existe aussi dans les versions récentes d’AutoCAD LT. Cependant, certaines fonctions avancées peuvent varier selon l’édition, la plateforme et les paramètres du fichier.
FAQ : comment faire un tableau sur AutoCAD ?
Comment insérer une formule dans un tableau AutoCAD ?
Double-cliquez dans la cellule où vous souhaitez afficher le résultat, puis utilisez l’onglet Tableau pour insérer une formule.
AutoCAD peut gérer des calculs simples, comme une somme, une moyenne ou un comptage. Vous pouvez aussi utiliser des références de cellules, par exemple A1, B3 ou C2. Vérifiez toutefois la compatibilité selon votre version, car certaines fonctions peuvent être limitées dans AutoCAD LT.
Comment supprimer un tableau dans AutoCAD ?
Cliquez une fois sur le tableau pour le sélectionner, puis appuyez sur la touche Suppr. Si le tableau reste impossible à sélectionner, vérifiez le calque sur lequel il se trouve. Un calque verrouillé empêche la modification ou la suppression des objets qu’il contient. Déverrouillez le calque, sélectionnez à nouveau le tableau, puis supprimez-le.
Pourquoi mon tableau AutoCAD ne s’imprime pas correctement ?
Un tableau mal imprimé vient souvent d’un problème d’échelle, d’épaisseur de traits ou de hauteur de texte.
Si le tableau se trouve dans l’espace objet, son rendu dépend de l’échelle de la fenêtre flottante en espace papier. Pour les mêmes raisons, les cotations AutoCAD doivent aussi être configurées en tenant compte de l’échelle de la fenêtre.
Vérifiez également vos styles de tracé et les réglages pour mettre en page un plan AutoCAD avant l’export PDF.
Comment faire une nomenclature dans AutoCAD ?
Une nomenclature est un tableau AutoCAD standard. Créez le tableau avec la commande TABLE, puis configurez les colonnes selon votre besoin : référence, désignation, quantité, matière, observation ou localisation.
Ce principe s’applique également pour créer un cartouche AutoCAD, qui repose sur la même logique de tableau structuré. Pour un projet évolutif, la liaison Excel reste utile afin de mettre les données à jour plus facilement.
Peut-on appliquer des couleurs de fond aux cellules d’un tableau AutoCAD ?
Oui ! Vous pouvez appliquer une couleur de fond via les styles de tableau, pour harmoniser automatiquement les titres, les en-têtes ou les données.
Vous pouvez également sélectionner des cellules précises, puis modifier leur couleur depuis l’onglet contextuel Tableau ou la palette Propriétés. Cette option reste pratique pour distinguer un titre, une ligne importante ou une catégorie de données.
