Prototypage 3D : qu’est-ce que c’est et comment le réaliser ?

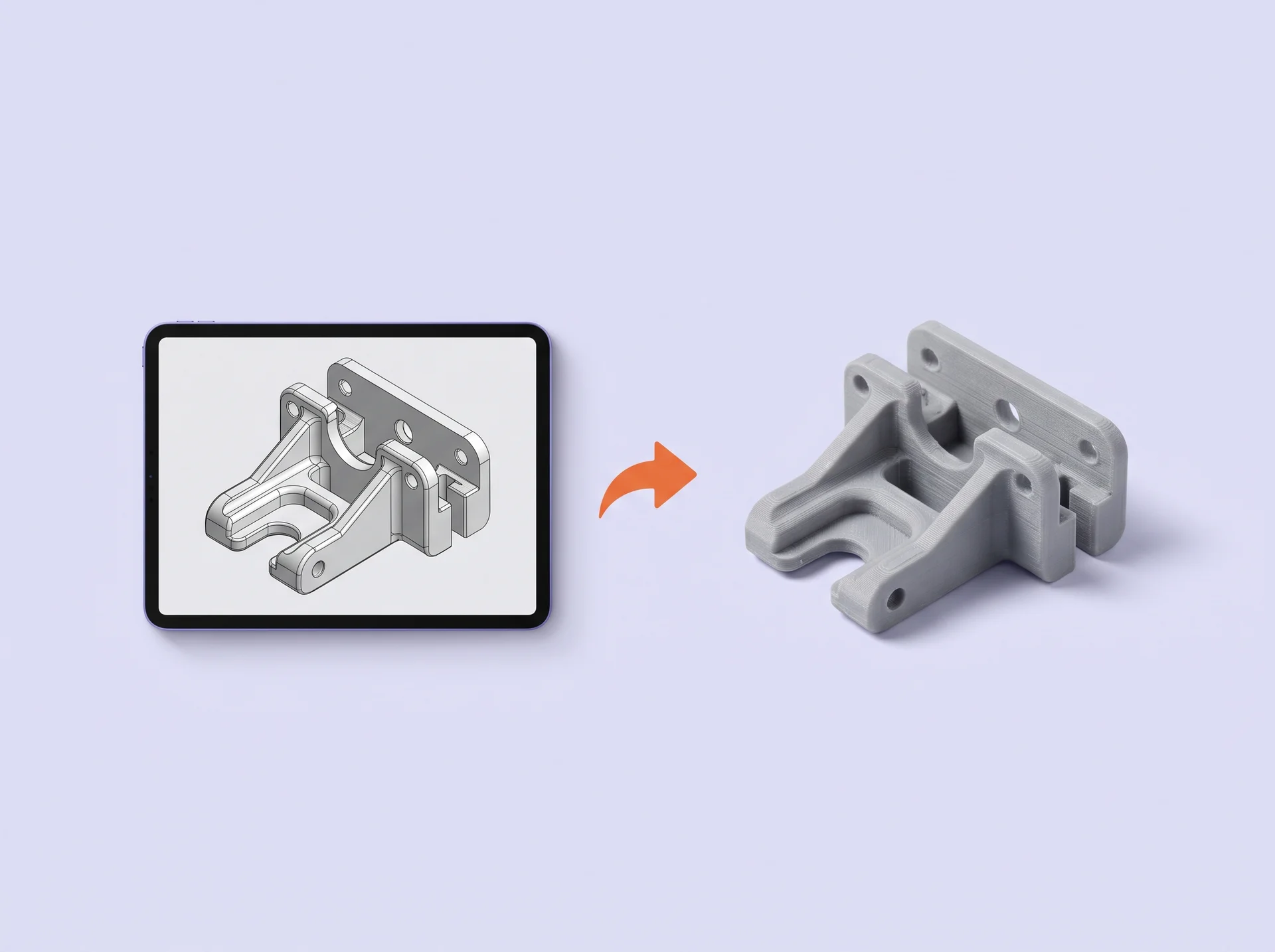

En bref : le prototypage 3D consiste à fabriquer rapidement un modèle physique d’un objet à partir d’un fichier 3D, le plus souvent par impression 3D. Il permet de tester une idée, une forme ou une fonction avant la production en série, à moindre coût et en quelques heures. On distingue le prototype esthétique (validation de la forme) et le prototype fonctionnel (validation de l’usage). Les compétences clés sont la modélisation 3D et la préparation d’impression.

Si vous projetez de construire un objet fonctionnel, imprimer un prototype permet de vérifier son allure et son assemblage. Notre formation à l’impression 3D vous aide à développer vos compétences en modélisation et impression 3D. Pour l’heure, voici les types de prototypes, les étapes, les logiciels et les matériaux pour prototyper vous-même.

Qu’est-ce que le prototypage 3D ?

Le prototypage 3D regroupe les méthodes pour créer un objet test à partir d’un fichier de conception numérique. Il permet de vérifier l’esthétique ou la bonne conception d’un objet avant sa mise en production. Voici les étapes de création d’un prototype :

1. Modélisation d’une pièce ;
2. Export en fichier imprimable ;
3. Fabrication de la pièce (en général impression 3D), pour assemblage et manipulation.

L’impression 3D s’est imposée pour prototyper, puisqu’elle ne requiert ni moule ni outillage. Son fonctionnement, la fabrication additive, construit l’objet couche par couche, en partant directement du fichier issu du modèle 3D.

Le prototypage 3D représente donc un cas d’usage précis de l’impression 3D : produire des pièces d’essai, en petit nombre, pour valider un choix de conception.

Pourquoi faire du prototypage en 3D ?

Le prototypage en 3D raccourcit le cycle entre une idée et sa validation. Il coûte donc moins cher en temps et en ressources que les méthodes traditionnelles de prototypage, comme l’usinage.

Des itérations rapides et économiques

Voici ce que le prototypage 3D apporte à un projet de conception :

• Rapidité : une pièce de taille courante s’imprime souvent le jour même de sa modélisation ;
• Coût réduit : le prix d’un prototype se limite à la matière et au temps machine ;
• Itérations faciles : vous modifiez le fichier et comparez 2 versions côte à côte ;
• Validation avant production : vous corrigez les défauts sur une pièce d’essai, avant d’investir dans l’outillage de série.

L’impression 3D face aux méthodes traditionnelles de prototypage

Avant l’impression 3D, un prototype passait par l’usinage ou la fabrication d’un moule. Voici un tableau comparatif de 3 approches pour une pièce d’essai :

Choisissez :

• L’impression 3D pour les premières itérations ;
• L’usinage CNC (commande numérique) pour les tests en matière finale ;
• Le moulage pour les séries.

Quels sont les différents types de prototypes ?

Les prototypes peuvent servir 2 usages : vérifier l’esthétique d’un produit ou son fonctionnement.

Le prototype esthétique

Le prototype esthétique, ou maquette d’aspect, valide la forme et les proportions d’un objet. Il sert à :

• Présenter un design à un client ;
• Juger une prise en main.

En impression 3D, la résine ou le PLA finement réglé permettent d’obtenir un rendu soigné.

Le prototype fonctionnel

Le prototype fonctionnel reproduit le comportement réel de la pièce, notamment sur :

• L’assemblage avec les autres pièces ;
• Le clipsage ;
• La résistance aux efforts : poids, pression, torsion ;
• La résistance à la chaleur.

Pour le prototypage fonctionnel, l’impression 3D produit des pièces aux cotes précises, dans une matière adaptée à l’effort testé.

Tableau : prototype esthétique vs prototype fonctionnel

Bon à savoir : le terme « prototypage rapide » existe également. Il désigne les techniques qui produisent un prototype directement depuis un fichier numérique. Le prototypage rapide par impression 3D passe surtout par le FDM (dépôt de filament fondu) et la résine.

{{cta-monter-competences}}

Quelles sont les étapes du prototypage 3D ?

La création d’un prototype 3D suit un cycle en 6 étapes :

1. Définir l’idée : formulez ce que le prototype doit prouver et notez les cotes clés ;
2. Modéliser en 3D : dessinez la pièce dans un logiciel de CAO (conception assistée par ordinateur), puis exportez-la en STL ou 3MF ;
3. Préparer l’impression : réglez orientation, remplissage et supports dans un slicer (logiciel qui découpe le modèle en couches et génère le G-code) ;
4. Imprimer : lancez la fabrication, de quelques dizaines de minutes à plusieurs heures selon la pièce ;
5. Tester : montez et mettez la pièce sous contrainte (poids, pression…), puis notez les points à ajuster ;
6. Itérer : modifiez le fichier 3D et relancez l’impression.

Si la version ne convient pas, reprenez le modèle 3D ou les réglages d’impression jusqu’à obtenir un objet qui vous convient.

Quels logiciels et matériaux pour le prototypage 3D ?

Le prototypage 3D mobilise 2 familles de logiciels et une matière choisie selon le test visé.

Les logiciels à utiliser

Le prototypage 3D s’appuie sur 2 types de logiciels d’impression 3D complémentaires : un logiciel de modélisation pour dessiner la pièce, puis un slicer pour la préparer à l’impression.

Pour la modélisation, voici les options courantes :

• Fusion 360 (Autodesk Fusion) : réunit modélisation paramétrique, assemblages et simulation. La pièce s’exporte ensuite en STL ou 3MF vers le slicer. Sa licence pour un usage personnel est gratuite pour les projets non commerciaux. Cette version couvre la modélisation et l’export, sans les outils de simulation ;
• SolidWorks : très répandu en bureau d’études pour les pièces mécaniques ;
• FreeCAD : alternative paramétrique open source et gratuite ;
• Blender : adapté aux formes organiques et aux prototypes esthétiques.

Le slicer découpe ensuite le modèle en couches et génère le G-code lu par l’imprimante. 2 slicers gratuits conviennent pour débuter :

• Cura : propose des profils prêts à l’emploi pour de nombreuses imprimantes FDM ;
• PrusaSlicer : offre des réglages avancés et gère aussi les imprimantes résines Prusa.

Les matériaux selon l’usage

Voici un tableau des matières courantes en prototypage 3D :

Pour choisir : identifiez la contrainte principale subie pendant le test, puis retenez la matière la plus simple à imprimer qui la supporte. Le diamètre et la compatibilité avec votre imprimante comptent également pour choisir son filament.

Dans quels secteurs utilise-t-on le prototypage 3D ?

Le prototypage 3D intervient dès qu’un objet passe par une phase de conception avant d’être fabriqué. C’est le cas dans ces secteurs :

• Design produit : maquettes d’aspect et tests d’ergonomie ;
• Ingénierie mécanique : validation d’assemblages avant l’usinage des pièces définitives ;
• Architecture : maquettes de bâtiments pour présenter un projet ou étudier des volumes ;
• Médical : modèles anatomiques imprimés pour préparer une intervention ;
• Éducation : projets de conception en école d’ingénieurs ou en fablab.

Comment se former au prototypage 3D ?

Le prototypage 3D repose sur 2 compétences : concevoir la pièce et réussir son impression.

En formation, vous apprenez d’abord à concevoir un modèle numérique fidèle à votre idée et prêt à s’assembler avec les autres pièces. Se former à la modélisation avec Fusion 360 permet d’apprendre à modéliser des prototypes pas à pas, de l’esquisse jusqu’au fichier prêt à imprimer.

La préparation d’impression complète ce socle : vous apprenez à bien régler votre slicer, notamment sur :

• L’orientation, le remplissage et les supports des pièces ;
• Les paramètres propres à chaque matière.

Des réglages maîtrisés vous font gagner du temps et de la matière à chaque itération. Une formation vous permet d’acquérir les réflexes attendus en milieu professionnel dès les premiers prototypes.

Bon à savoir : One Learn propose des formations certifiantes à la 3D et à l’impression 3D, couvrant la modélisation et les réglages du slicer.

{{cta-monter-competences}}

FAQ : que savoir avant de se lancer dans le prototypage 3D ?

Quelle est la différence entre prototypage et production ?

Le prototypage sert à tester un produit avant de le fabriquer en série. De son côté, la production vise la quantité et la répétabilité.

Un prototype se fabrique en 1 ou quelques exemplaires et évolue d’une version à l’autre. La production reproduit une pièce figée à l’identique, souvent par moulage, avec un outillage amorti sur un grand nombre d’unités.

Le prototypage 3D est-il réservé aux entreprises ?

Non. Un particulier peut prototyper ses propres idées avec une imprimante 3D de bureau.

Une imprimante FDM grand public, un slicer gratuit comme Cura et la licence personnelle de Fusion 360 couvrent tout le cycle pour un projet non commercial. Autrement, FreeCAD reste gratuit sans condition d’usage.

Les fablabs donnent aussi accès à des machines partagées, avec un accompagnement pour débuter.

Quel matériau choisir pour un prototype fonctionnel ?

Pour un prototype fonctionnel, le PETG et le nylon offrent la résistance nécessaire aux tests en conditions réelles. Utilisez :

• Le PETG pour les clips et boîtiers ;
• Le nylon pour les pièces en mouvement comme les engrenages.

Le PLA garde un rôle en prototypage fonctionnel : rigide et précis, il valide un test d’assemblage à température ambiante, sans effort mécanique important.
