Comment réaliser une maquette d’architecture en impression 3D ?

En bref : L’impression 3D permet de réaliser des maquettes d’architecture précises plus vite qu’à la main. On privilégie le FDM (fil) pour les grands volumes et la résine (SLA) pour les détails fins. Le principe : modéliser le bâtiment en 3D (SketchUp, Archicad ou Revit), exporter au format STL, préparer le fichier dans un slicer, imprimer, puis assembler et finir les pièces.

Présenter un projet devant un jury, un client ou une collectivité demande un objet que l’on manipule. Et plutôt qu’une longue et fastidieuse découpe manuelle de carton plume, l’impression 3D permet de fabriquer cette maquette directement depuis le modèle numérique du bâtiment. Une formation à l’impression 3D vous donne la maîtrise de la chaîne complète, du fichier à la pièce finie. Pour l’heure, voici comment imprimer une maquette en 3D.

Pourquoi imprimer une maquette d’architecture en 3D ?

Imprimer une maquette 3D à partir d’un modèle de bâtiment présente plusieurs bénéfices concrets par rapport à la construction manuelle, mais également des limites à anticiper.

Un gain de temps sur les volumes complexes

Certains éléments d’une maquette (façade ondulée, toiture à double courbure, escalier hélicoïdal…) exigent des heures de découpe et de collage. Une imprimante 3D peut les réaliser pendant la nuit en toute autonomie. Ainsi, vous consacrez votre temps à la conception plutôt qu’à la fabrication.

Une précision fidèle au modèle numérique

La pièce imprimée reprend les cotes du modèle 3D au dixième de millimètre. Cette fidélité dimensionnelle ouvre 2 possibilités :

• Comparer plusieurs variantes du projet dans les mêmes conditions ;
• Réimprimer une seule pièce quand le plan évolue, plutôt que de refaire la maquette entière.

Les limites à connaître

L’impression 3D conserve une part de travail manuel. Voici les 3 contraintes qui reviennent systématiquement :

• Le temps machine, qui se compte en heures pour une pièce et en jours pour une maquette d’îlot ;
• Le post-traitement, encore manuel : retrait des supports, ponçage, peinture ;
• Le volume d’impression limité, qui impose de découper les grandes maquettes.

Quelles maquettes peut-on réaliser en impression 3D ?

L’impression 3D couvre la majorité des besoins de représentation physique d’un projet bâti. Voici les usages les plus fréquents en agence et en école d’architecture.

{{livre-blanc}}

Les maquettes de bâtiment et de concours

C’est l’usage dominant. Un concours d’architecture impose un rendu net et un délai court : l’impression 3D répond aux 2 exigences.

Imprimez d’abord les masses bâties, puis ajoutez les éléments fins (garde-corps, menuiseries, mobilier) selon le niveau de finition attendu par le jury.

Les plans-reliefs et les maquettes d’urbanisme

À l’échelle d’un quartier, l’impression 3D reconstitue un terrain topographique et un tissu bâti à partir de données SIG ou d’un relevé. Chaque parcelle forme une pièce indépendante. Cela autorise le remplacement d’un îlot sans toucher au reste du plan-relief.

Le modélisme et les prototypes

Hors architecture, les imprimantes FDM et résine servent :

• Au modélisme (voiture, avion, figurine…) ;
• Au prototypage produit.

Les principes de préparation de fichier demeurent identiques, seules les échelles et les exigences de surface changent.

Bon à savoir : pour découvrir le procédé, consultez comment bien débuter en impression 3D.

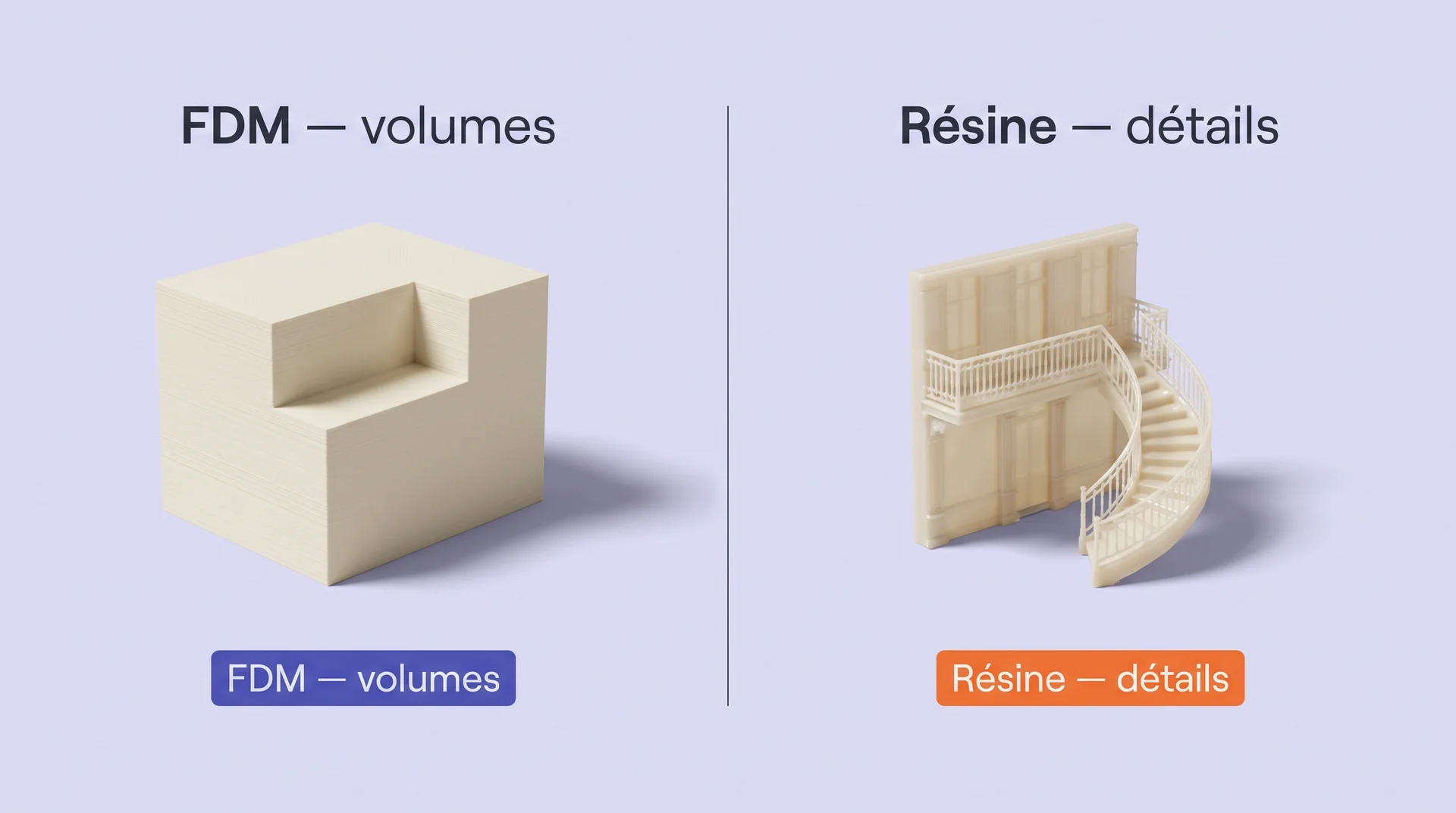

FDM ou résine : quelle technologie pour une maquette ?

Les 2 procédés répondent à des besoins différents et se complètent sur un même projet. Voici comment les départager.

Le FDM pour les grands volumes

Le FDM dépose un fil de plastique fondu couche par couche. Voici ses avantages :

• Meilleur rapport volume/prix ;
• Accepte des plateaux de 25 à 35 cm de côté sur les machines courantes ;
• Convient aux masses bâties, aux dalles et aux terrains.

Attention : les surfaces portent des stries visibles, qu’un ponçage puis une sous-couche atténuent.

La résine pour les détails fins

La résine durcie par lumière UV atteint une finesse hors de portée du FDM, par exemple pour les :

• Profils de menuiserie ;
• Claustras ;
• Garde-corps ;
• Arbres ;
• Mobilier urbain.

Cependant, le volume imprimable demeure réduit et le post-traitement impose un lavage à l’alcool isopropylique suivi d’une insolation UV.

Tableau comparatif FDM vs résine pour les maquettes d’architecture

Conseil : sur un projet d’envergure, combinez les 2. Imprimez :

• La structure et le terrain en FDM ;
• Les éléments de détail en résine, puis assemblez.

Vous obtenez un rendu de meilleure qualité à un coût réduit.

Comment passer du modèle 3D à la maquette imprimée ?

La chaîne compte 5 étapes, de la modélisation au collage final. Chacune conditionne la qualité de la pièce obtenue.

{{livre-blanc}}

Étape n° 1 : modéliser le bâtiment

Pour commencer, vous devez modéliser un bâtiment en 3D. Seul un volume fermé, sans face inversée ni trou est imprimable.

De nombreux logiciels de modélisation existent, comme SketchUp Pro. Sur un projet BIM, Archicad et Revit permettent d’exporter directement la géométrie déjà modélisée. Cela implique cependant d’apprendre Archicad ou tout autre logiciel BIM de votre choix.

Étape n° 2 : exporter le fichier

Ensuite, vous devez convertir votre modèle dans un format que l’imprimante interprète :

• Le fichier STL s’impose comme le standard mais ne comprend pas de couleurs ;
• Le 3MF conserve les unités et les couleurs.

Attention : contrôlez l’unité d’export. Une maquette exportée en pouces au lieu de millimètres arrive au mauvais format sur le plateau.

Étape n° 3 : préparer le fichier dans le slicer

Ensuite, préparez le fichier dans un slicer. Ce logiciel traduit le modèle en trajectoires machine. Vous y fixez :

• L’échelle ;
• L’orientation de la pièce ;
• Le remplissage ;
• Les supports.

Un remplissage de 10 à 15 % suffit pour une maquette, qui ne subit aucune contrainte mécanique.

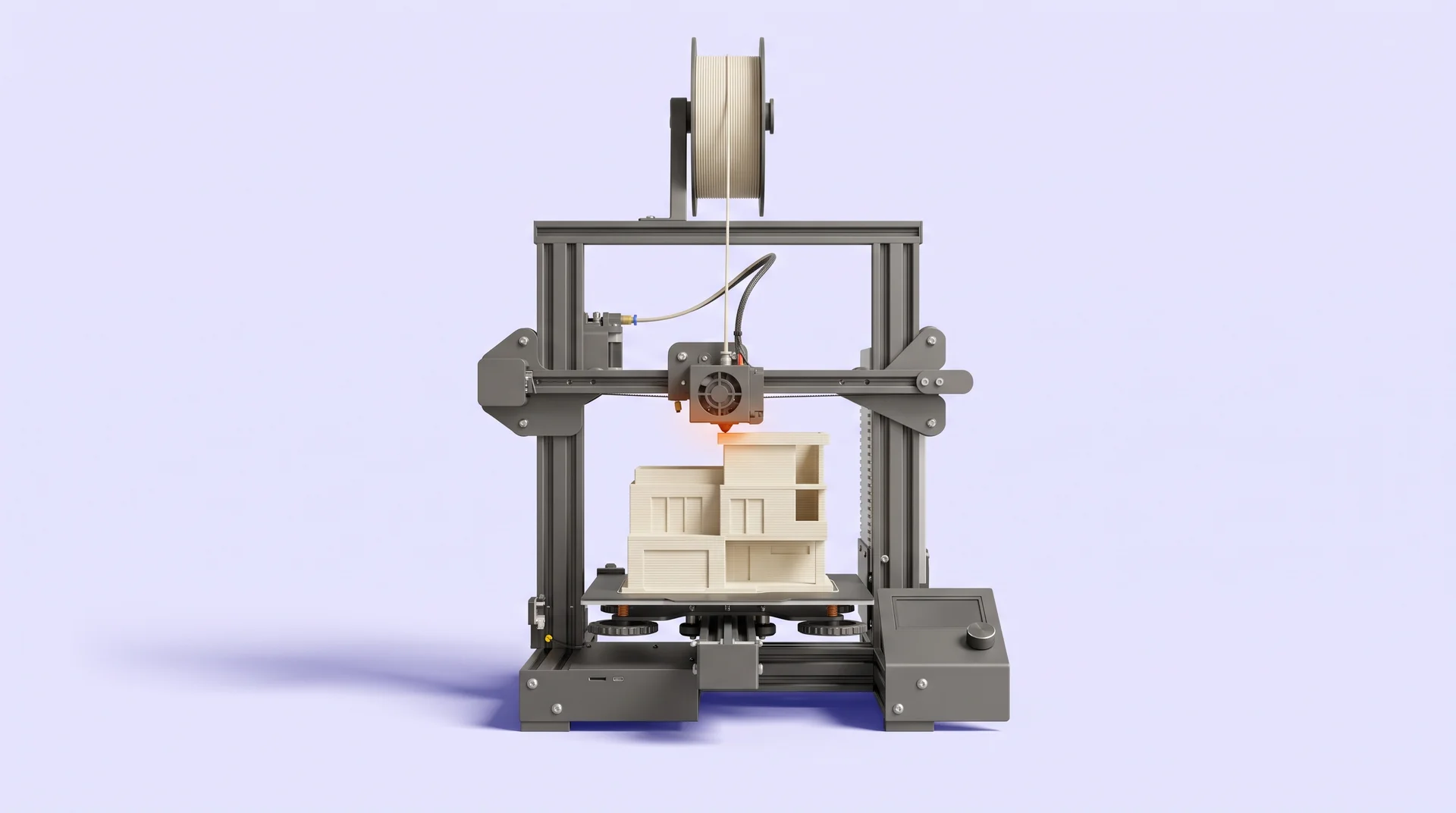

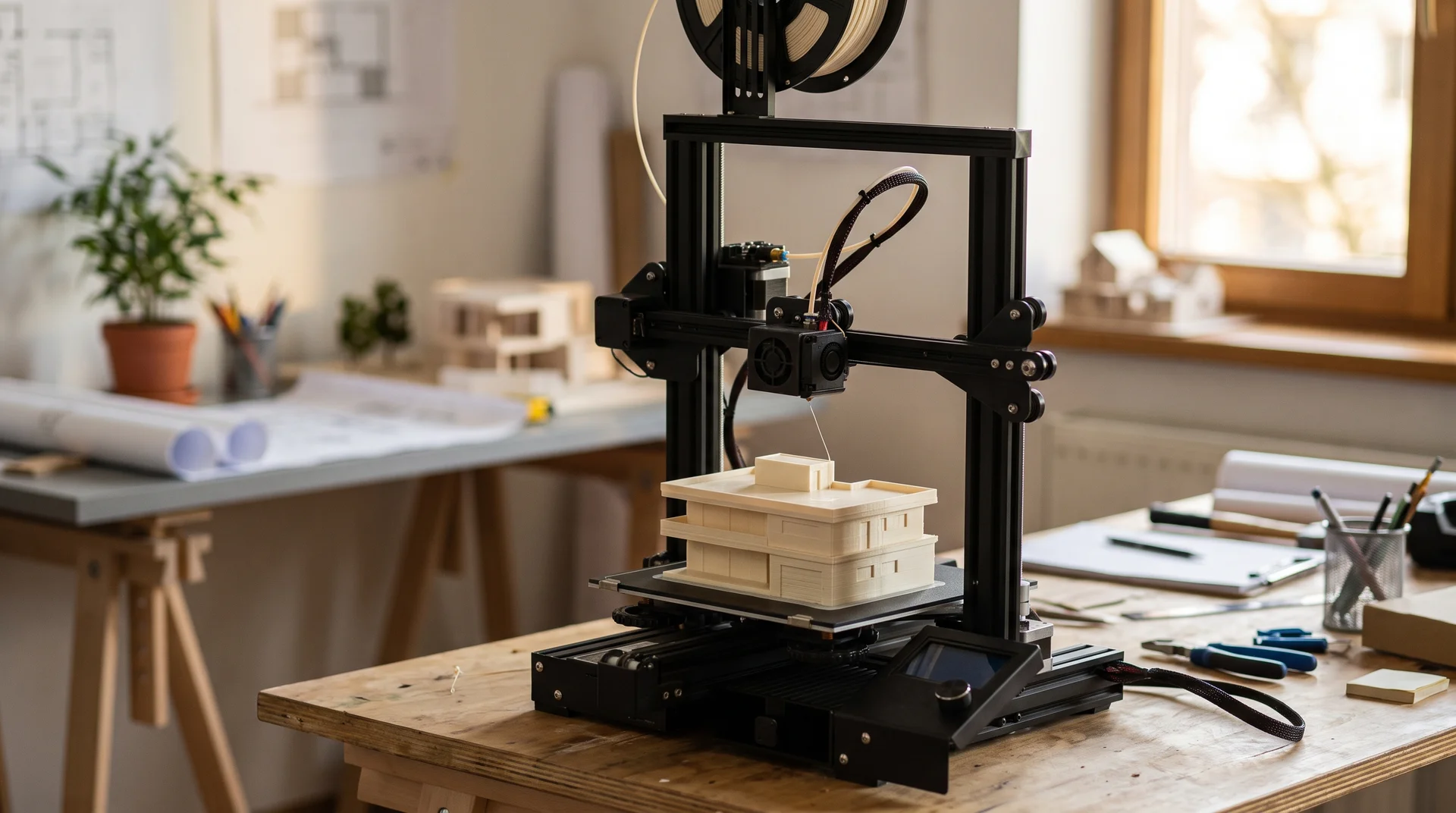

Étape n° 4 : lancer l’impression

Une fois votre fichier obtenu du slicer, envoyez-le à l’imprimante 3D. Comptez 5 à 15 heures d’impression pour un bâtiment isolé au 1/200, davantage pour un îlot.

Conseil : surveillez les premières couches. Une adhésion ratée au démarrage compromet l’ensemble de la pièce.

Étape n° 5 : assembler et finir

Après l’impression, il vous faut retirer les supports. Cette étape peut laisser des marques. Pour l’éviter, apprenez à gérer les supports de façon à limiter les reprises.

Un ponçage progressif, au grain 220, puis 400, permet d’effacer les marques de support. Ensuite, une sous-couche d’apprêt uniformise les teintes avant peinture.

À retenir : la qualité de la maquette se joue à l’étape slicer plutôt qu’à l’impression. Une orientation bien choisie réduit les supports, donc le travail de finition.

Quelle échelle et quelle précision pour une maquette d’architecture ?

L’échelle d’impression commande à la fois la lisibilité du projet et la faisabilité technique de l’impression. Voici les repères à appliquer.

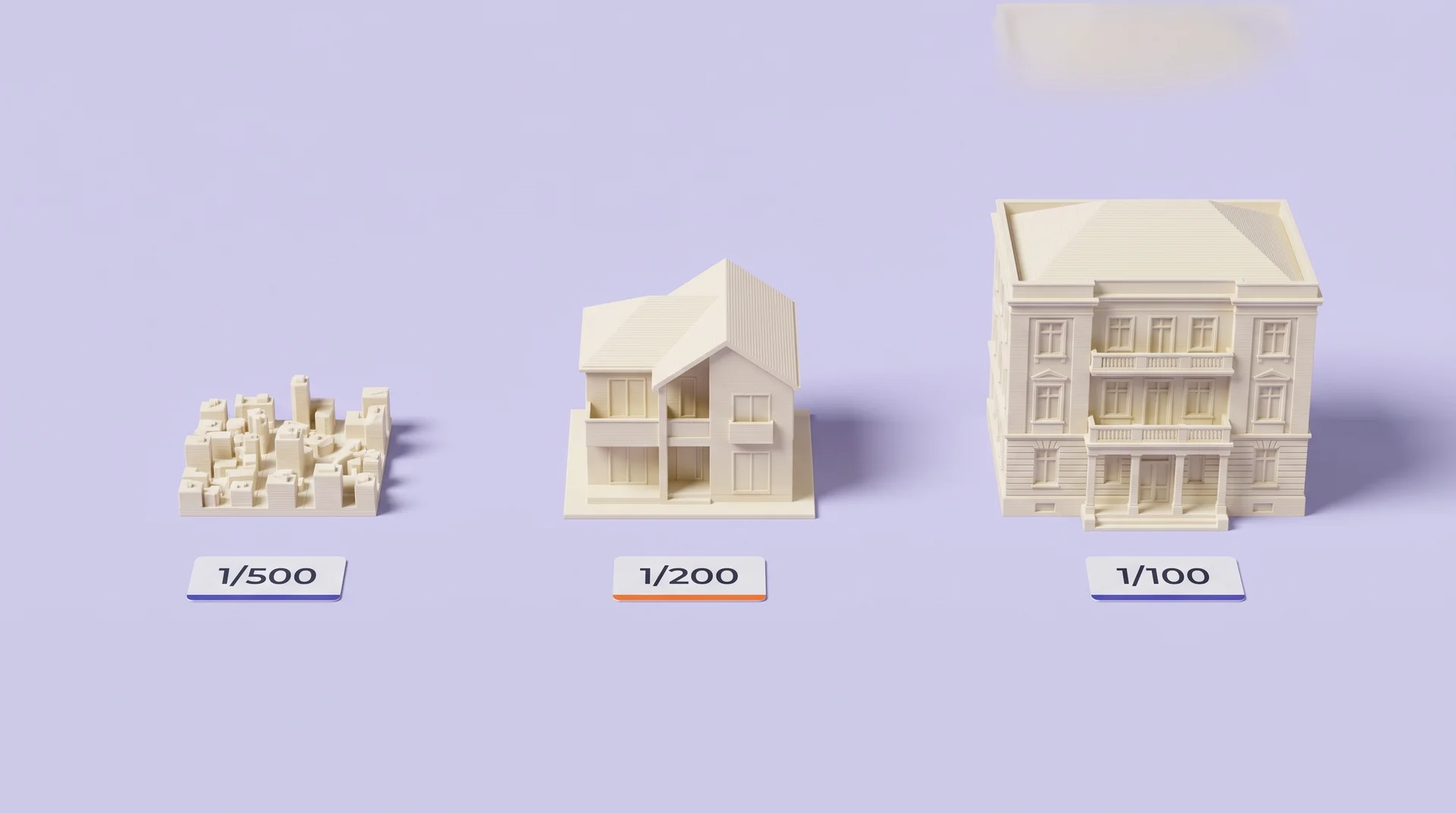

Les échelles courantes

Voici les échelles utilisées en agence et le rendu obtenu pour un bâtiment de 20 m de long :

Les épaisseurs et les tolérances à respecter

Sous une certaine épaisseur, la pièce devient fragile ou sort déformée. Prévoyez au minimum :

• 1,5 mm de paroi en FDM ;
• 0,8 mm en résine.

Un garde-corps au 1/200 tombe sous ce seuil : épaississez-le volontairement dans le modèle ou remplacez-le par une plaque translucide.

Ajoutez un jeu de 0,2 mm sur les pièces qui s’emboîtent, sinon l’assemblage force.

Découper les grandes maquettes

Au-delà du volume du plateau, scindez la maquette en modules :

• Suivez les joints de dilatation, les limites de parcelle ou les niveaux ;
• Intégrez des ergots de positionnement dans le modèle pour garantir un assemblage précis.

Bon à savoir : orientez les façades les plus visibles vers le haut ou à la verticale. Les surfaces posées côté supports gardent toujours des traces.

Combien coûte l’impression 3D d’une maquette ?

Le budget dépend surtout du volume de matière et de la technologie retenue. Voici les ordres de grandeur, à vérifier auprès des fournisseurs au moment de l’achat.

Les facteurs qui font varier le prix

Voici les 4 postes qui déterminent le coût final :

• Le volume de matière, lié à l’échelle et au taux de remplissage ;
• La technologie, la résine revenant nettement plus cher que le fil ;
• Le temps machine, qui pèse surtout en prestation de service ;
• Le niveau de finition, le ponçage et la peinture s’ajoutant en main-d’œuvre.

Imprimer soi-même ou passer par un service

Une imprimante 3D d’entrée de gamme, FDM comme résine LCD coûte entre 150 et 500 €.

Côté matière, une maquette d’immeuble au 1/200 consomme quelques centaines de grammes de PLA, soit moins de 10 €.

Pour une maquette ponctuelle, un grand format ou une finition professionnelle, faire appel à un bureau de service demeure plus intéressant. Demandez un devis sur la base de votre fichier STL et du volume final.

En résumé

L’impression 3D produit une maquette d’architecture fidèle au modèle numérique, en quelques heures de machine plutôt qu’en plusieurs jours de découpe. Retenez 4 points :

• Partez d’un modèle 3D fermé, sans face inversée ;
• Préférez le FDM pour les volumes et la résine pour les détails ;
• Choisissez l’échelle selon le message à faire passer (1/500 pour l’insertion urbaine, 1/100 pour le bâtiment) ;
• Préparez soigneusement votre fichier dans le slicer : il détermine la finition.

FAQ : comment imprimer une maquette en 3D ?

Quel logiciel utiliser pour créer une maquette à imprimer ?

Pour un projet d’architecture, SketchUp Pro, Archicad et Revit conviennent, chacun sur son terrain :

• SketchUp Pro sert les maquettes de volumes et de concours ;
• Archicad et Revit exportent directement la géométrie d’un projet BIM déjà modélisé.

Dans les 3 cas, l’export se fait au format STL ou 3MF. Contrôlez avant export que le modèle forme un volume fermé, sans face inversée ni géométrie ouverte.

Quelle imprimante choisir pour débuter en maquette d’architecture ?

Commencez par une imprimante FDM d’entrée de gamme, entre 200 et 500 €, avec un plateau d’au moins 22 cm de côté. Elle couvre l’essentiel du volume d’une maquette, soit :

• Les masses bâties ;
• Les terrains ;
• Les dalles.

Vous pourrez ajouter une machine résine dans un second temps, quand vous avez besoin d’éléments fins comme des menuiseries ou du mobilier urbain.

Peut-on imprimer une grande maquette d’un seul bloc ?

Rarement. Le volume d’impression des machines courantes plafonne autour de 25 à 35 cm de côté en FDM, ce qui correspond à un bâtiment isolé plutôt qu’un îlot.

La méthode consiste à :

• Scinder la maquette en modules dans le logiciel de modélisation ;
• Imprimer chaque pièce séparément ;
• Les assembler.

Intégrez des ergots de positionnement pour garantir un alignement précis au collage.

Faut-il poncer et peindre une maquette imprimée ?

Dans la plupart des cas, oui. Une pièce FDM sort avec des stries de couches visibles et des marques laissées par les supports.

Un ponçage au grain 220 puis 400, suivi d’une sous-couche d’apprêt, donne une surface homogène. La peinture est facultative : beaucoup d’agences gardent un blanc uniforme, qui met en valeur les volumes et concentre le regard sur le projet.

Vous souhaitez maîtriser la chaîne complète, du modèle 3D à la pièce imprimée ? Cela s’apprend plus vite avec un accompagnement structuré ! One Learn propose la formation à l’impression 3D, qui couvre la préparation des fichiers, le paramétrage du slicer et le post-traitement.
