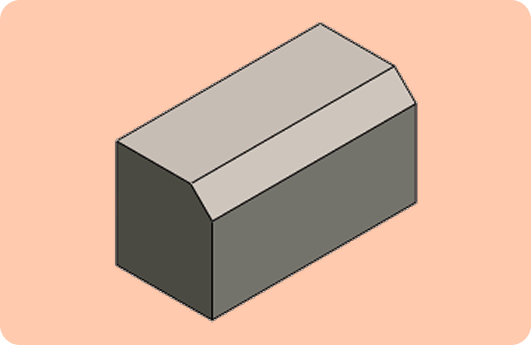

Qu'est-ce qu'un chanfrein ?
Un chanfrein est une arête bisotée créée en retirant ou en ajoutant du matériau le long d'une arête. Cette opération est essentielle pour adoucir les transitions entre deux faces, ce qui permet d'éviter les blessures lors de l'usinage. Les chanfreins sont également utilisés pour améliorer l'esthétique des pièces, en particulier dans le cas de pièces plastiques où ils peuvent limiter les amorces de rupture.

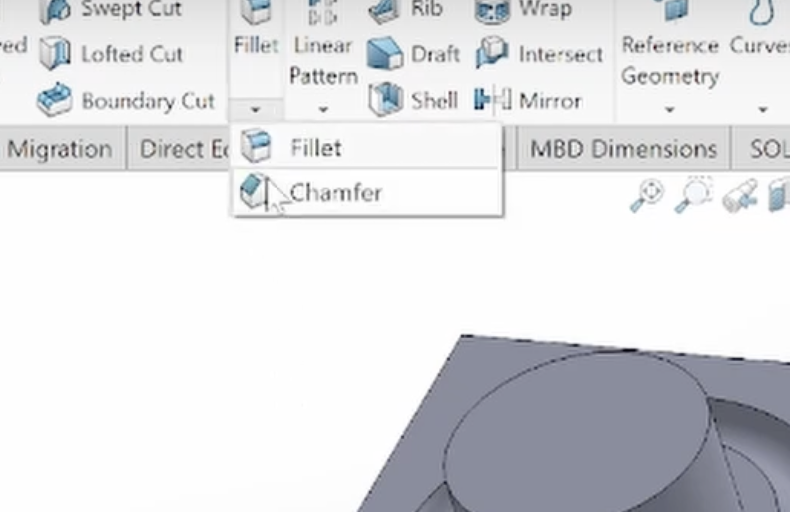

Accéder à l'outil Chanfrein
Pour commencer, ouvrez votre pièce 3D dans SolidWorks. L'outil Chanfrein peut être trouvé dans le menu Fonctions ou via l'icône correspondante dans la barre d'outils des fonctionnalités. Une fois que vous avez localisé l'outil, vous serez prêt à choisir le type de chanfrein que vous souhaitez appliquer.

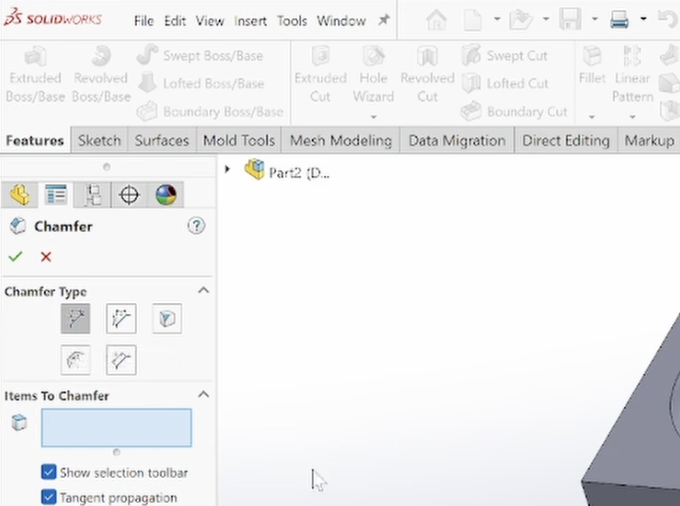

Choisir le type de chanfrein
SolidWorks propose plusieurs types de chanfreins, chacun ayant ses propres applications :
- Chanfrein en distance-distance : Définissez deux distances pour contrôler l'angle de coupe. Idéal pour des ajustements précis.
- Chanfrein à angle-distance : Définissez une distance et un angle pour l'inclinaison. Utile pour des arêtes nécessitant un angle spécifique.
- Chanfrein asymétrique : Spécifiez deux distances différentes pour obtenir un chanfrein irrégulier.
Appliquer le chanfrein
Une fois que vous avez choisi le type de chanfrein, il est temps de l'appliquer :
- Sélectionnez l’arête ou la face concernée.
- Ajustez les paramètres dans le volet de propriété.
- Prévisualisez le résultat avant de valider.
- Cliquez sur Valider (OK) pour appliquer le chanfrein.
Modifier ou supprimer un chanfrein
Si vous avez besoin de modifier ou de supprimer un chanfrein, voici comment faire :
- Dans l’arborescence FeatureManager, localisez la fonction Chanfrein.
- Faites un clic droit et sélectionnez Modifier la fonction pour ajuster les paramètres.
- Pour supprimer le chanfrein, sélectionnez Supprimer.
Exemples pratiques de chanfreins
Pour illustrer la technique, prenons un exemple pratique. Imaginons que vous souhaitez appliquer un chanfrein de 10 mm à un angle de 30° sur une pièce complexe :
- Sélectionnez l'outil Chanfrein.
- Choisissez le type de chanfrein « angle-distance » et entrez les valeurs 10 mm et 30°.
- Sélectionnez l’arête appropriée et validez.

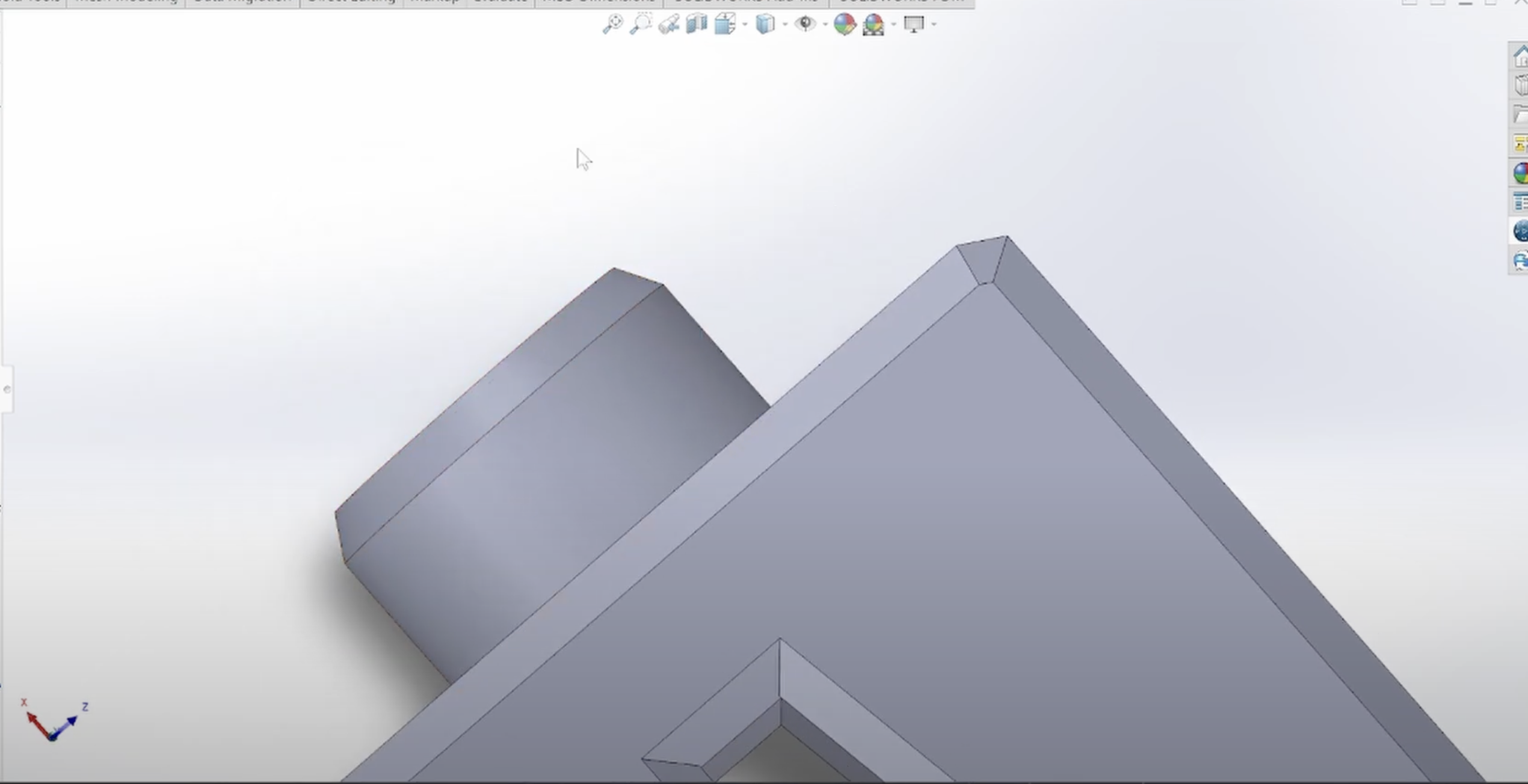

Appliquer un chanfrein global
Il est également possible d'appliquer un chanfrein de manière globale à l'ensemble de votre projet. Cela peut être utile pour voir comment un chanfrein se comporte sur plusieurs arêtes simultanément :
- Sélectionnez l'outil Chanfrein et choisissez une valeur, par exemple 5 mm à 45°.
- Sélectionnez la totalité de votre projet et validez.
Conseils pratiques pour une meilleure utilisation
Lorsque vous travaillez avec des chanfreins, voici quelques conseils pour optimiser votre expérience :
- Utilisez les aperçus pour vérifier vos modifications avant de valider.
- Essayez d'appliquer des chanfreins différents sur les arêtes en fonction de leur utilisation.
- Organisez votre arborescence pour une meilleure visibilité des chanfreins appliqués.
Conclusion
Les chanfreins sont un élément clé dans la modélisation 3D, permettant d'améliorer la sécurité, l'esthétique, et la fonctionnalité de vos pièces. En maîtrisant les différentes méthodes d'application dans SolidWorks, vous pouvez créer des modèles plus raffinés et adaptés à vos besoins spécifiques. Pour aller plus loin, n'hésitez pas à prendre rendez-vous pour une formation approfondie sur SolidWorks.
Merci d'avoir suivi ce tutoriel sur comment faire un chanfrein sur SolidWorks. Restez à l'écoute pour plus de contenu et n'hésitez pas à vous abonner à notre chaîne pour être informé des prochaines vidéos.
