Que vous soyez en formation ou déjà en activité dans les métiers de l’architecture, de l’ingénierie ou du dessin technique, comprendre quelle carte graphique est adaptée à votre usage est essentiel.
Une mauvaise configuration peut entraîner des bugs visuels, des ralentissements lors de l'affichage 3D, ou une incompatibilité avec certaines fonctionnalités comme RealView ou SolidWorks Visualize.
{{cta-formation}}
Ce que recommande SolidWorks officiellement
Cartes certifiées et GPU workstation validés par SolidWorks
SolidWorks propose une liste de cartes graphiques certifiées, testées pour fonctionner avec fiabilité sur chaque version du logiciel. Ces cartes sont généralement issues des gammes professionnelles comme les NVIDIA RTX (ex-Quadro) ou les AMD Radeon Pro.
Elles garantissent une compatibilité avec des fonctions clés comme :
- RealView Graphics
- SolidWorks Visualize
- eDrawings
- SolidWorks PDM
Importance des pilotes graphiques et versions certifiées
La carte seule ne suffit pas. Il est impératif d’utiliser le pilote graphique recommandé pour votre version de SolidWorks. Ces pilotes certifiés sont souvent différents des derniers pilotes grand public, car ils sont testés pour la stabilité en environnement professionnel.
Critères essentiels pour choisir une carte graphique
Mémoire vidéo (VRAM) selon la taille des projets
La mémoire dédiée du GPU joue un rôle dans le confort de travail :
- Pour des projets simples ou de l'apprentissage : 4 à 6 Go suffisent.
- Pour des projets intermédiaires avec rendus : visez 8 à 12 Go.
- Pour des assemblages complexes ou du rendu avancé : 16 Go et plus sont recommandés.
Support OpenGL et compatibilité RealView
SolidWorks s’appuie sur OpenGL pour l’affichage 3D. Les cartes graphiques certifiées activent des fonctions exclusives comme RealView, ambient occlusion ou encore le rendu photoréaliste dans l’espace de travail. Sans certification, ces fonctions restent désactivées.
Fréquence GPU vs nombre de cœurs
Contrairement aux jeux vidéo, SolidWorks tire plus parti d’un GPU à haute fréquence que d’un GPU avec beaucoup de cœurs. Mieux vaut privilégier la vitesse de traitement que la puissance de calcul brute.
Consommation énergétique et refroidissement
Certaines cartes professionnelles (RTX A5000, W6800) peuvent être énergivores et produire beaucoup de chaleur. Vérifiez que votre alimentation et votre boîtier sont adaptés pour assurer une température stable.
Compatibilité matérielle
Assurez-vous que votre système prend en charge :
- Le format PCI-Express x16 (standard sur toutes les cartes)
- Le nombre de ports vidéo nécessaires (DisplayPort, HDMI…)
- La place dans le boîtier (longueur et hauteur du GPU)
Gammes de cartes GPU : workstation vs grand public
Cartes professionnelles NVIDIA RTX / AMD Radeon Pro
Ces cartes sont conçues pour des usages CAO intensifs. Elles offrent une grande stabilité, des pilotes certifiés et un support étendu pour les logiciels comme SolidWorks.
Par exemple :
- NVIDIA RTX A2000 à A6000 : VRAM de 6 à 48 Go
- AMD Radeon Pro W6400 à W6800 : VRAM de 4 à 32 Go
Elles sont recommandées pour un usage professionnel ou en formation avancée.
Cartes grand public (GeForce, Radeon non Pro)
Bien que puissantes sur le papier, ces cartes ne sont pas certifiées pour SolidWorks. Elles peuvent suffire pour de la modélisation basique, mais posent problème dès qu’on active des fonctions avancées.
Limites principales :
- Incompatibilité avec RealView
- Instabilité dans les grands projets
- Support logiciel limité
Coût, stabilité et certification
Les cartes pro sont plus chères, mais elles assurent une meilleure longévité, fiabilité et un support constructeur garanti. Les cartes grand public peuvent séduire par leur prix, mais elles n'offrent pas les mêmes garanties.

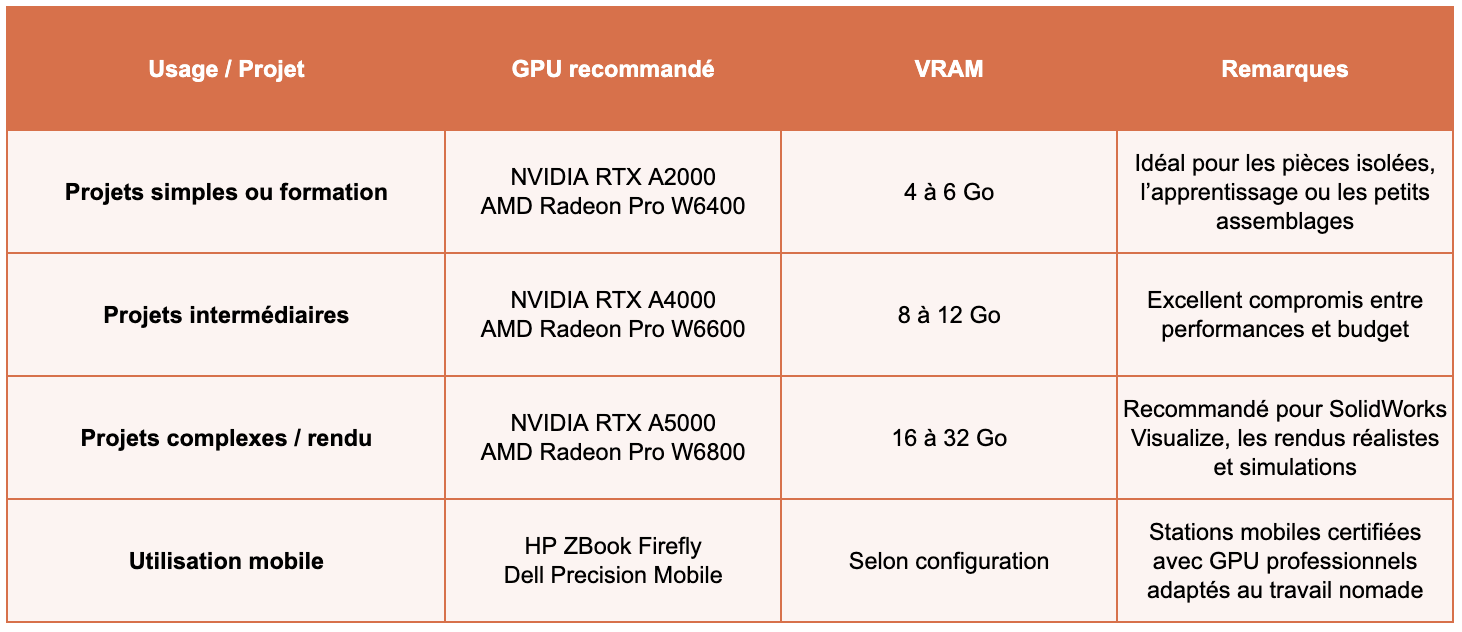

Exemples de configurations selon les usages
Comparatif des modèles populaires en 2025
Impact des autres composants sur les performances
Le rôle du processeur (CPU)
Un processeur Solidworks rapide améliore le calcul des mises à jour de modèle, la génération de vues, et la performance générale du système.
RAM recommandée
- 16 Go minimum
- 32 à 64 Go pour les projets avancés ou le rendu
Stockage
Un SSD NVMe est recommandé pour les chargements de projets lourds. Le HDD est à réserver à l’archivage.
Affichage
Un écran QHD ou 4K améliore la lisibilité des plans et le confort visuel. Un système multi-écrans est également très pratique.

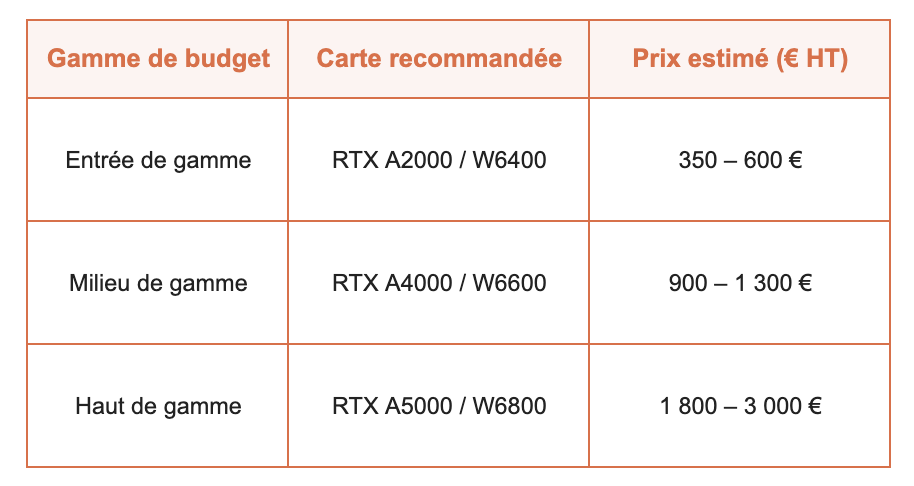

Conseils d’achat et budgets typiques
En France, la disponibilité varie selon les fournisseurs professionnels. Privilégiez les cartes certifiées vendues avec support logiciel pour SolidWorks.
Erreurs fréquentes à éviter
Utiliser une carte non certifiée
Cela désactive certaines fonctions clés de SolidWorks et augmente les risques d’instabilité.
Mal évaluer ses besoins
Un projet modeste aujourd’hui peut évoluer. Prévoyez toujours une marge de puissance.
Négliger les pilotes graphiques
Installer le mauvais pilote ou un pilote trop récent non certifié peut causer des bugs.
Déséquilibrer la configuration
Mettre un GPU haut de gamme sur une machine avec un processeur bas de gamme ou trop peu de RAM limite l’efficacité globale.
{{livre-blanc}}
Tendances et innovations à surveiller
Cartes RTX Ada Generation et nouvelles Radeon Pro
Les nouvelles générations apportent plus de VRAM, un meilleur support des shaders et des capacités en ray tracing de plus en plus utilisées dans SolidWorks Visualize.
GPU optimisés pour le rendu temps réel
Avec l’essor du rendu photoréaliste en temps réel, les GPU deviennent essentiels, notamment dans les métiers de la décoration d’intérieur, de l’architecture ou de la simulation mécanique.
{{cta-guide-formation}}
Virtualisation et Cloud GPU
L’usage de SolidWorks sur serveurs Windows avec GPU cloud devient courant en entreprise ou dans les centres de formation à distance.
Une bonne carte graphique pour SolidWorks dépend de votre usage, mais aussi de la version du logiciel, de la certification du GPU et de l’équilibre global de votre système. Investir dans une solution adaptée, c’est garantir des performances stables, un confort de travail durable, et une meilleure productivité.
