Qu’est-ce que Revit MEP ?

Revit MEP désigne un ensemble d’outils intégrés à Revit, logiciel de modélisation BIM développé par Autodesk. Il permet de modéliser les réseaux techniques d’un bâtiment. Pour commencer, voyons ce qu’est le MEP et à qui cette discipline s’adresse.

Que signifie MEP ?

MEP est l’acronyme anglais de Mechanical, Electrical, Plumbing. Il désigne :

• M pour la mécanique et le CVC (chauffage, ventilation, climatisation) ;
• E pour l’électricité ;
• P pour la plomberie.

Ces 3 disciplines regroupent l’ensemble des réseaux qui font fonctionner un bâtiment au quotidien.

Sur un projet, chaque réseau est généralement conçu par un projeteur ou un ingénieur dédié. Pour autant, tous travaillent sur la même maquette Revit.

Revit ou Revit MEP : quelle différence ?

« Revit MEP » n’est plus un logiciel séparé depuis 2013. Aujourd’hui, les spécialisations Revit Architecture, Structure et MEP sont toutes réunies directement dans Revit. Concrètement, un même modèle Revit contient à la fois l’architecture du bâtiment, sa structure et les réseaux MEP.

Les outils Revit MEP s’adressent en priorité aux :

• Bureaux d’études techniques (BET) ;
• Ingénieurs fluides ;
• Électriciens et plombiers qui montent en compétence BIM ;
• Projeteurs souhaitant élargir leurs missions.

Revit électricité : comment concevoir les réseaux électriques avec Revit ?

L’électricité regroupe l’éclairage, les prises, les tableaux et les chemins de câbles. Voici comment utiliser Revit pour tracer ces circuits.

Placer les équipements et tracer les circuits

Voici comment modéliser un circuit électrique sur Revit :

1. Depuis l’onglet SYSTÈMES, placez les LUMINAIRES, PRISES et TABLEAUX ÉLECTRIQUES, en choisissant les familles déjà chargées dans le projet ;
2. Tracez les CHEMINS DE CÂBLES pour organiser physiquement leur cheminement entre les équipements et les tableaux ;
3. Créez les CIRCUITS ÉLECTRIQUES en sélectionnant les appareils à relier, puis en les rattachant au tableau correspondant.

Attention : vérifiez la charge totale affichée par l’explorateur système à chaque point du réseau avant de valider le circuit.

Les calculs et les tableaux électriques

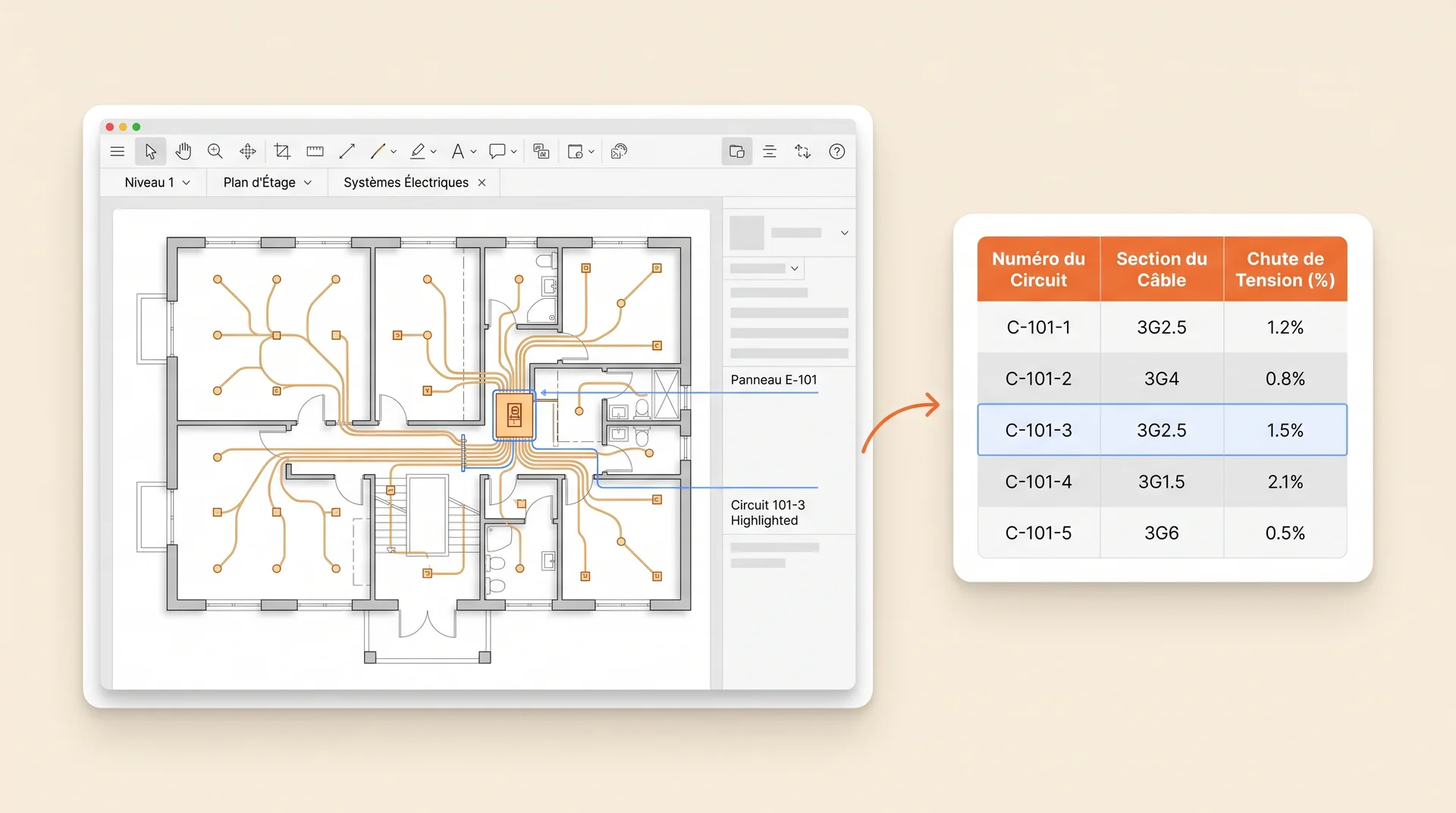

Revit calcule automatiquement :

• La section des câbles ;
• La chute de tension ;
• La longueur de fil de chaque circuit, en fonction de la protection choisie.

Dès que vous modifiez une connexion, les tableaux électriques (nomenclatures de circuits) se mettent à jour automatiquement, sans ressaisie manuelle.

Bon à savoir : pour des études conformes à la norme française NF C 15-100, des modules complémentaires comme Caneco ou Lise BIM enrichissent le moteur de calcul natif de Revit.

Revit CVC : comment modéliser chauffage, ventilation et climatisation ?

Le CVC couvre les réseaux d’air (ventilation, climatisation) et d’eau (chauffage). Revit MEP permet de modéliser ces réseaux et d’en calculer les performances.

Tracer les gaines et les réseaux

Voici comment modéliser les réseaux CVC sur Revit :

1. Depuis l’onglet SYSTÈMES, tracez les GAINES, en choisissant une forme rectangulaire, ronde ou ovale selon l’encombrement disponible ;
2. Tracez des TUYAUTERIES hydrauliques dédiées à l’eau chaude et à l’eau froide du chauffage, distinctes de celles de la plomberie sanitaire ;
3. Connectez les tronçons entre eux.

Une fois les équipements reliés, le logiciel raccorde et dimensionne automatiquement chaque segment.

Placer les équipements et calculer les débits

Une fois les réseaux tracés, placez les équipements terminaux et connectez-les pour lancer les calculs automatiques.

1. Placez les équipements terminaux : centrales de traitement d’air, ventilo-convecteurs, diffuseurs, radiateurs ;
2. Connectez chaque équipement au réseau correspondant pour activer le calcul automatique ;
3. Vérifiez les pertes de charge calculées automatiquement pour chaque gaine, selon sa forme et son débit d’air, avant de valider le dimensionnement.

Comment concevoir la plomberie avec Revit ?

La plomberie regroupe l’alimentation en eau et l’évacuation des eaux usées. Voici comment tracer les réseaux de plomberie sur Revit, puis y raccorder les appareils sanitaires.

Tracer les réseaux de tuyauterie

Voici comment tracer un réseau de plomberie sur Revit :

1. Dans l’onglet SYSTÈMES, tracez les TUYAUTERIES d’eau froide, d’eau chaude et d’évacuation, en sélectionnant le système hydraulique correspondant ;
2. Appliquez la pente nécessaire à l’écoulement sur le premier tronçon : Revit la propage automatiquement sur l’ensemble des raccords du même réseau ;
3. Vérifiez la continuité du réseau jusqu’à son point d’évacuation final.

Placer les appareils sanitaires

1. Placez les appareils sanitaires (éviers, WC, lavabos), des familles chargeables au même titre que les luminaires électriques ;
2. Raccordez chaque appareil au réseau correspondant grâce à ses connecteurs, le point de jonction qui relie automatiquement l’appareil à la tuyauterie.

Attention : coordonnez ce tracé avec les réseaux CVC et électricité déjà modélisés. Cela évite qu’une tuyauterie ne traverse une gaine ou un chemin de câbles.

{{cta-formation}}

Revit MEP et gestion des familles : comment procéder ?

Les familles MEP désignent les composants techniques du projet (luminaires, terminaux de gaine, appareils sanitaires…). Les familles MEP s’avèrent plus nombreuses et plus complexes que les familles d’architecture. En effet, chacune porte :

• Des connecteurs (les points qui la relient aux réseaux) ;
• Des données techniques (puissance, débit, diamètre).

Chargez une famille depuis le menu INSÉRER puis CHARGER LA FAMILLE. Sélectionnez ensuite le fichier. rfa correspondant à l’équipement recherché. Attention cependant aux points suivants :

• Avant de l’utiliser dans un circuit, vérifiez que chaque famille dispose bien des connecteurs nécessaires (électrique, hydraulique, aéraulique) ;
• Paramétrez les données techniques de la famille (puissance, débit, diamètre) pour que les calculs automatiques restent fiables.

La qualité d’une maquette MEP dépend directement de la rigueur apportée au paramétrage des familles utilisées. Une famille mal paramétrée fausse les calculs de charge et empêche la détection de collisions de fonctionner correctement.

Comment coordonner les réseaux entre eux dans Revit ?

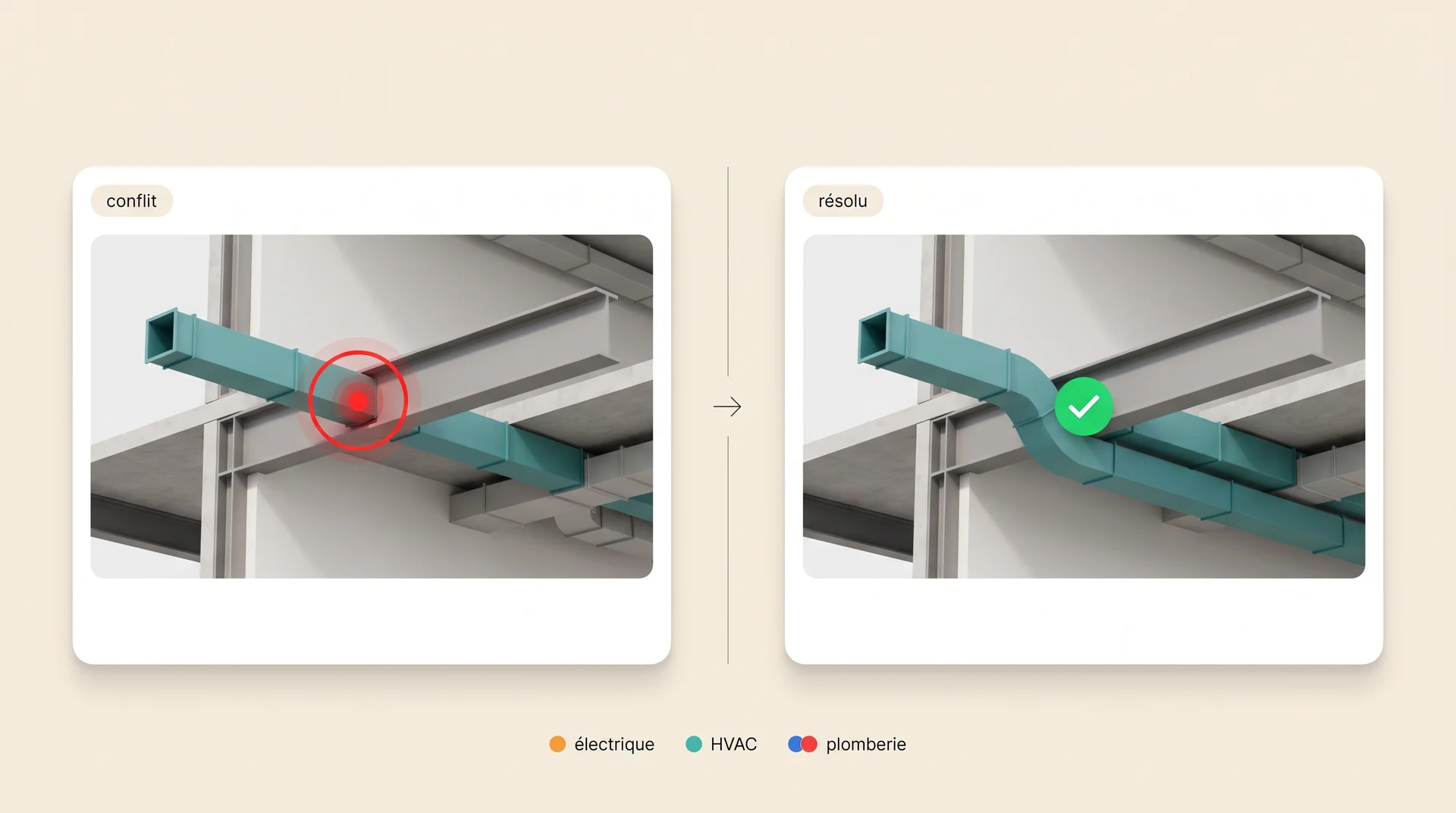

La détection de collisions constitue le principal atout du BIM appliqué au MEP. En effet, la coordination BIM en équipe implique le travail simultané de plusieurs disciplines sur la même maquette. Cela peut engendrer des conflits, par exemple :
