1.1 Introduction
Les vues éclatées sont des représentations graphiques très prisées dans le domaine du BIM (Building Information Modeling). Elles permettent de visualiser de manière détaillée et compréhensible la composition d'un modèle en séparant ses différents composants sans perdre les relations spatiales et techniques entre eux. Dans Revit, l'utilisation des vues éclatées facilite la compréhension des assemblages complexes et l'analyse des systèmes architecturaux et techniques. Dans cet article, nous allons explorer en détail les fonctionnalités des vues éclatées de Revit, leurs avantages et comment les créer efficacement.
{{cta-revit}}
2. Qu'est-ce qu'une vue éclatée dans Revit ?
![Revit] Créer une isométrie éclatée](https://cdn.prod.website-files.com/646dd1238f282470d8b4bf0f/6800a914ee1bd7169d3e5a2c_vusi-revit-Iso-eclate.png)
Les vues éclatées sont des représentations où les composants d'un modèle (murs, sols, plafonds, équipements, etc.) sont déplacés de leur position d'origine tout en conservant leur alignement et leurs relations. Elles permettent d'analyser chaque élément indépendamment tout en comprenant leurs interactions dans l'ensemble du projet.
2.1 Objectifs des vues éclatées
- Compréhension approfondie : Faciliter l'analyse des systèmes complexes, notamment les réseaux mécaniques, électriques et de plomberie.
- Communication visuelle : Transmettre plus facilement l'intention du design aux clients et aux équipes techniques.
- Documentation et présentation : Créer des plans plus clairs et plus impactants pour les dossiers de présentation.
2.2 Types de vues éclatées
- Vues axonométriques éclatées : Représentation isométrique où les composants sont séparés selon des axes fixes.
- Vues en perspective éclatées : Utilisées pour des rendus plus réalistes tout en montrant les composants internes.
3. Comment créer une vue éclatée dans Revit ?
Créer une vue éclatée dans Revit nécessite quelques étapes spécifiques. Voici un guide étape par étape pour y parvenir :
3.1 Sélection de la vue
- Accédez à l’onglet "Vues" et sélectionnez une vue 3D.
- Dupliquez la vue (clic droit > Dupliquer) pour conserver l'original.
3.2 Activation du mode éclaté
- Sélectionnez les éléments à éclater (murs, sols, plafonds).
- Accédez à l’onglet "Modifier" > "Déplacer".
- Utilisez les flèches d’éclatement situées dans la barre d’outils pour déplacer les éléments sélectionnés.
- Ajustez la distance et la direction de l’éclatement selon les besoins.
3.3 Utilisation des sous-catégories pour l'éclatement
- Les sous-catégories permettent d’éclater des composants spécifiques (comme les systèmes CVC) tout en laissant les autres en place.
- Accédez à "Filtres de vue" > "Sous-catégories" pour appliquer des éclatements ciblés.
4. Personnaliser les vues éclatées
La personnalisation des vues éclatées permet d’améliorer leur lisibilité et leur impact visuel.
4.1 Ajout d’annotations et de lignes d’indication
- Utilisez les lignes d'indication pour relier les composants éclatés à leur position d'origine.
- Accédez à "Annoter" > "Lignes de repère" pour les ajouter et les personnaliser (épaisseur, couleur).
4.2 Gestion des transparences et des styles visuels
- Appliquez des transparences aux éléments non éclatés pour focaliser l’attention sur les composants importants.
- Utilisez les styles visuels (Filaire, Ombré, Réaliste) pour adapter l’aspect des vues éclatées selon le public cible.
5. Bonnes pratiques pour les vues éclatées dans Revit

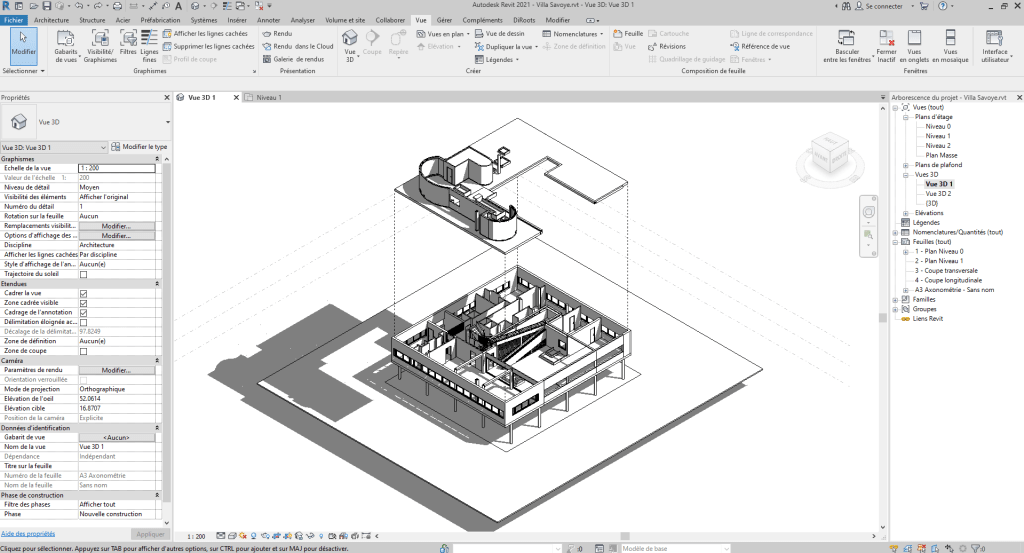

![Revit] Créer une isométrie éclatée](https://cdn.prod.website-files.com/646dd1238f282470d8b4bf0f/6809f0a80dea18a5635769e2_Revit-Isomerie-eclate-fini.png)
5.1 Limiter le nombre d’éléments éclatés
- Trop d’éléments éclatés peuvent rendre la vue confuse. Il est recommandé de se concentrer sur les systèmes clés (structure, réseaux techniques).
5.2 Utiliser des légendes et des couleurs
- Les légendes permettent d'identifier clairement chaque élément éclaté.
- Les codes couleurs facilitent la distinction entre les types d’éléments (murs porteurs, cloisons légères, réseaux techniques).
5.3 Préparer des vues éclatées pour les présentations
- Activez le mode "Ombre" pour un rendu plus esthétique lors des présentations.
- Utilisez des coupes partielles pour montrer l’intérieur des murs ou des planchers sans éclater l’ensemble du modèle.
{{cta-guide-revit}}
6. Erreurs courantes à éviter avec les vues éclatées
Les vues éclatées sont un outil puissant pour présenter des éléments en trois dimensions et clarifier les relations entre les composants d'un modèle. Cependant, plusieurs erreurs peuvent compromettre l'efficacité de cette technique si elles ne sont pas évitées.
6.1. Éclater trop d'éléments simultanément
Une erreur fréquente est de tenter d’éclater trop d'éléments à la fois, ce qui peut nuire à la lisibilité de la vue. L’éclatement excessif peut entraîner une surcharge d'informations, rendant la vue confuse et difficile à interpréter. Pour garantir la clarté de la présentation, il est essentiel de ne travailler que sur les éléments nécessaires à la compréhension du système ou du détail que vous souhaitez mettre en évidence. Limitez-vous aux éléments clés et organisez les autres composants de manière à éviter une superposition excessive.
6.2. Négliger les annotations et les repères
Les annotations et les repères jouent un rôle fondamental dans l’interprétation des vues éclatées. Sans ces éléments explicatifs, il devient difficile de comprendre les relations entre les différentes parties éclatées du modèle. Il est donc crucial de toujours inclure des repères visuels et des annotations qui guideront l’utilisateur dans la lecture de la vue éclatée. Cela permet de contextualiser les différents éléments et d’assurer que la communication du projet est précise et compréhensible.
6.3. Oublier de sauvegarder une version non éclatée
Un autre piège courant est de travailler directement sur la vue éclatée sans avoir préalablement sauvegardé une version non éclatée du modèle. Ce manque de sauvegarde peut compromettre le modèle principal et rendre la gestion des différentes versions plus complexe. Il est donc recommandé de toujours dupliquer la vue d’origine avant d’appliquer l’éclatement. Cela permet de conserver une version de travail sans modification permanente, tout en ayant la possibilité de revenir facilement à la vue non éclatée si nécessaire.
7. Cas pratiques et exemples d'utilisation
Les vues éclatées sont particulièrement utiles dans plusieurs domaines, où elles facilitent la compréhension de concepts complexes et aident à visualiser des interactions entre différents éléments. Voici quelques cas pratiques où elles trouvent une application pertinente :
7.1. Analyse des réseaux techniques (CVC, plomberie, électricité)
Dans le cadre de l’analyse des réseaux techniques, tels que les systèmes de chauffage, ventilation et climatisation (CVC), la plomberie ou l’électricité, les vues éclatées permettent de visualiser facilement l’agencement des différents composants du réseau. Elles aident à identifier rapidement les éventuelles interférences entre les réseaux ou les zones de conflit, en facilitant la compréhension des chemins de circulation de l’air, de l’eau ou de l’électricité à travers les différents éléments du bâtiment. Ce type de représentation est essentiel pour les projets où la coordination des différents réseaux est primordiale.
7.2. Documentation des assemblages structurels
Les vues éclatées sont également très utilisées pour documenter les détails des assemblages structurels dans les dossiers d'exécution. Elles permettent de montrer avec précision les connexions entre les différents éléments, comme les poutres et les colonnes, en mettant en évidence les zones de contact et les détails d’assemblage. Cette représentation est cruciale pour la fabrication et l'assemblage des structures, car elle garantit que les informations nécessaires sont clairement communiquées aux équipes de construction et aux ingénieurs.
7.3. Présentations clients et appels d’offres
Dans le cadre de présentations clients ou d’appels d’offres, les vues éclatées sont des outils pédagogiques efficaces pour illustrer les systèmes complexes d’un projet. Elles permettent de simplifier la compréhension de la structure du bâtiment ou de son agencement technique, en rendant visuellement accessibles des informations qui pourraient être difficiles à saisir pour un client non initié. Par exemple, une vue éclatée d’un système de ventilation complexe ou d’une installation électrique peut grandement faciliter la présentation du projet, en donnant au client une idée plus claire de son fonctionnement et de sa mise en œuvre.
8. Conclusion
Les vues éclatées dans Revit sont des outils puissants pour améliorer la compréhension des modèles complexes et faciliter la communication avec les différentes parties prenantes du projet. En maîtrisant les techniques d’éclatement et de personnalisation, vous pourrez produire des documents plus clairs et plus professionnels. Investir du temps dans l'apprentissage des vues éclatées est donc essentiel pour tout professionnel du BIM cherchant à optimiser ses présentations et sa documentation technique.
